СИСТЕМА УПРАВЛІННЯ ЯКІСТЮ

сертифікована міжнародним органом на відповідність вимогам стандарту ISO 9001: 2015

Політика якості

ТЕХНОЛОГІЧНІ МОЖЛИВОСТІ ВИРОБНИЦТВА

РОЗМІРИ ДРУКОВАНИХ ПЛАТ (MAX) 508X508X5,0 ММ ТА 1200X370X4,5 MM
МОНТАЖ BGA З КРОКОМ ДО 0.4 ММ
МОНТАЖ БЕЗВИВІДНИХ КОРПУСІВ UBGA, CSP, LGA
МОНТАЖ МІКРОСХЕМ З МАЛОЮ КРОКОМ ДО 0.4 ММ
МОНТАЖ ПАСИВНИХ КОМПОНЕНТІВ МАЛОГО РОЗМІРУ ВІД 01005
БЕЗСВИНЦЕВИЙ МОНТАЖ
ЗМІШАНИЙ МОНТАЖ BGA
МОНТАЖ НЕСТАНДАРТНИХ ЕЛЕМЕНТІВ
ЗАПРЕСОВУВАННЯ РОЗ’ЄМІВ PRESS-FIT
РЕМОНТ І РЕБОЛІНГ BGA
ВИГОТОВЛЕННЯ КАБЕЛЬНО-ЖГУТОВОЇ ПРОДУКЦІЇ

КОНТРОЛЬ ЯКОСТІ ВИГОТОВЛЕНОЇ ПРОДУКЦІЇ

Здійснюється відповідно до стандартів IPC

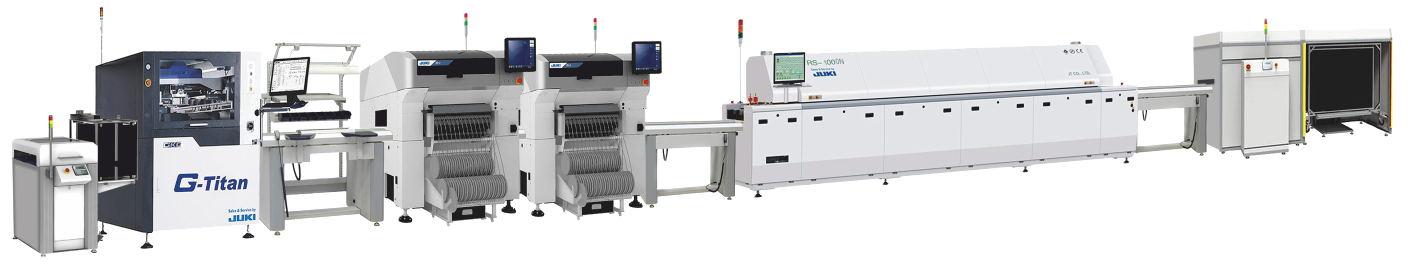

АВТОМАТИЧНА ЛІНІЯ ПОВЕРХНЕВОГО МОНТАЖУ JUKI

ДЕТАЛЬНІ ХАРАКТЕРИСТИКИ ОБЛАДНАННЯ

АВТОМАТИЗОВАНА ЛІНІЯ ПОВЕРХНЕВОГО МОНТАЖУ ASM

ДЕТАЛЬНІ ХАРАКТЕРИСТИКИ ОБЛАДНАННЯ

АВТОМАТИЗОВАНА ЛІНІЯ НАНЕСЕННЯ ВОЛОГОЗАХИСНИХ ПОКРИТТІВ

ДЕТАЛЬНІ ХАРАКТЕРИСТИКИ ОБЛАДНАННЯ

ДІЛЬНИЦЯ ВІДМИВКИ ДРУКОВАНИХ ВУЗЛІВ ТА ШАБЛОНІВ

ДЕТАЛЬНІ ХАРАКТЕРИСТИКИ ОБЛАДНАННЯ

УСТАНОВКА СЕЛЕКТИВНОГО ПАЯННЯ

ДЕТАЛЬНІ ХАРАКТЕРИСТИКИ ОБЛАДНАННЯ

ПАЯЛЬНИЙ РОБОТ QUICK9334

  • 4-х осьова система управління
  • Діапазон температур 50°C-500°C
  • Точність ±0.02 мм/±0.02°
  • Розподільна здатність 0.01 мм/0.01°

РЕМОНТНА СТАНЦІЯ QUICK EA-A10

  • Розмір плат 420×450 мм (max)
  • Розмір BGA 2×2~60×60 мм
  • Точність ±0.025 мм
  • Лінза 50×50 мм

ПАЯЛЬНА СТАНЦІЯ ДЛЯ ТЕПЛОЄМКИХ
РОБІТ JBC HDE-2D

  • Діапазон температур від 90 до 500 ºC
  • Підтримка температури ±1,5°С
  • Наявний ESD захист
  • Пікова вихідна потужність 250 Вт

ПАЯЛЬНА СТАНЦІЯ Weller WX 1010

  • Діапазон температур від 50°C до 550°C
  • Підтримка температури ±2/±4°C
  • Наявний ESD захист

СИСТЕМА СУХОГО ЗБЕРІГАННЯ І СУШІННЯ XSC-900-01

  • Зовнішні розміри 606 x 1990 x 1050 мм
  • Ефективна ємність 890 л
  • Рівень вологості ≤0.5% R
  • Завантаження 25 кг /1 полиця

МАШИНА ЛАЗЕРНОГО МАРКУВАННЯ FME30

  • Швидкісне промислове маркування виробів
  • Глибина маркування 0,5-3 мм
  • Повторюваність ±0,02 мм
  • Швидкість маркування 7000 мм/c

МАШИНА ДЛЯ РІЗАННЯ І ЗНЯТТЯ ІЗОЛЯЦІЇ
З КАБЕЛІВ І ПРОВОДІВ
KINGSING KS-W6231

  • Переріз дроту 0,1 ~ 35 мм2
  • Точність різання ± (0,002 мм * довжина різання)
  • Довжина зняття ізоляції:
  • Голівка дроту 0 ~ 150 мм
  • Хвіст дроту 0 ~ 80 мм

МАШИНА ДЛЯ ЗАЧИЩЕННЯ КАБЕЛІВ І
ПРОВОДІВ KINGSING KS-W335

  • Розмір дроту 18-30 AWG
  • Максимальна довжина смуги зачистки 30 мм
  • Необхідний тиск повітря 5-8 кг.
  • Зачистка кількох дротів за один раз

МАШИНА ДЛЯ ЗАЧИЩЕННЯ КОАКСІАЛЬНОГО
КАБЕЛЮ SCHLEUNIGER 207

  • Три режими зачистки
  • Максимальна довжина смуги зачистки 20 мм.
  • Максимальний зовнішній діаметр 7 мм
  • Може використовуватись з різними типами кабелів

МАШИНА ДЛЯ ЗАЧИЩЕННЯ КАБЕЛІВ
І ПРОВОДІВ SCHLEUNIGER UNISTRIP 2015

  • Найкоротший час циклу
  • Зачищає дуже короткі кабелі
  • Зачищає кабелі із зовнішнім діаметром до 3,2 мм.
  • Просте керування машиною

АНТИСТАТИЧНИЙ ЗАХИСТ

  • антистатичне покриття підлоги виробничого майданчика та складу з використанням матеріалів ™ ROMEX (Німеччина)
  • антистатичні меблі
  • автоматизований контроль засобів захисту від статичної електрики

МІКРОКЛІМАТ І ПРОМИСЛОВА ЧИСТОТА

  • припливно-витяжна установка Frapol (Австрія) AF15/AF15
  • фільтри тонкого очищення повітря F5
  • промислові кондиціонери Daikin (Японія)

КОНТРОЛЬ І БЕЗПЕКА

  • система відеоспостереження з виділеним сервером
  • можливість відстеження процесу виробництва у режимі реального часу
  • система контролю доступу на виробництво

ДОДАТКОВІ ПОСЛУГИ ВИРОБНИЦТВА

ВІДМИВКА ТРАФАРЕТІВ
ВІДМИВКА ДРУКОВАНИХ ВУЗЛІВ
НАНЕСЕННЯ ВОЛОГОЗАХИСНИХ ПОКРИТТІВ
КОРПУСНА ЗБІРКА
НАЛАШТУВАННЯ ТА РЕГУЛЮВАННЯ ЕЛЕКТРОННИХ БЛОКІВ
ФУНКЦІОНАЛЬНЕ І КЛІМАТИЧНЕ ТЕСТУВАННЯ ВИРОБІВ
ВИГОТОВЛЕННЯ КАБЕЛЬНО-ЖГУТОВОЇ ПРОДУКЦІЇ

КОМПАНІЯ ІКТ ЕЛЕКТРОНІКС ПРОПОНУЄ ЗАМОВНИКАМ
МОЖЛИВІСТЬ ВИГОТОВИТИ ВИРІБ «ПІД КЛЮЧ»

На запит замовника можлива повна або часткова комплектація проектів, включаючи електронні компоненти, корпуси, екрани, клавіатури, джерела живлення тощо.

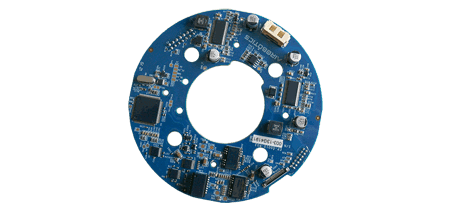

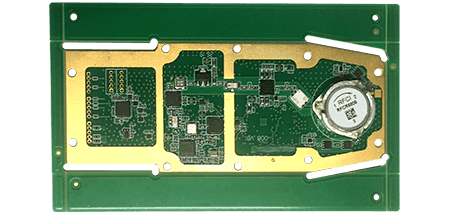

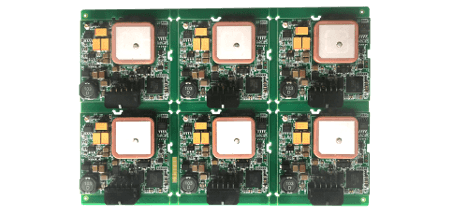

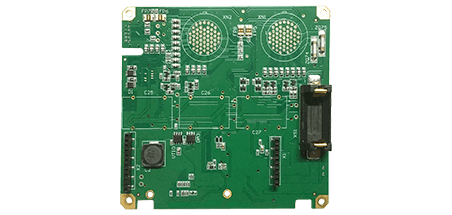

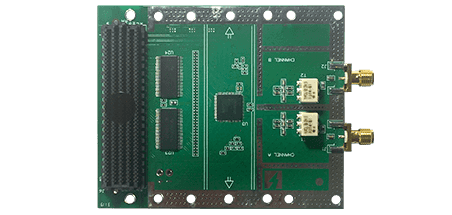

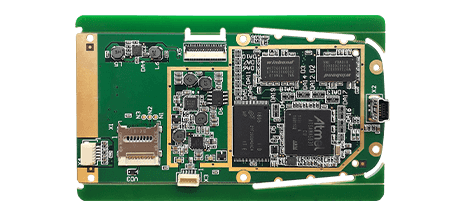

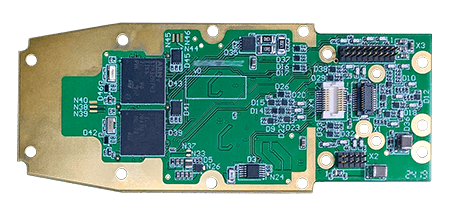

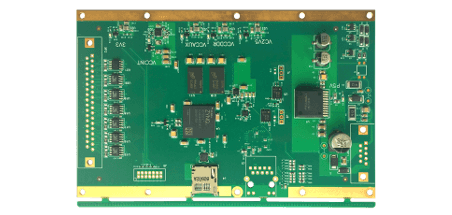

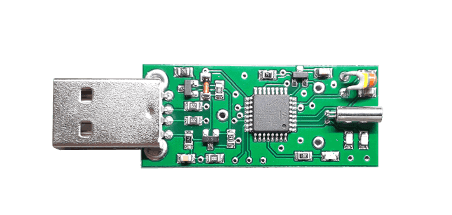

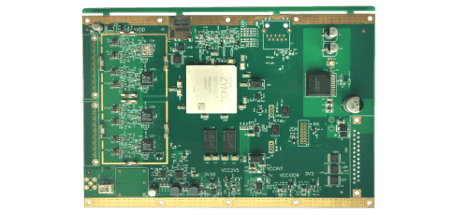

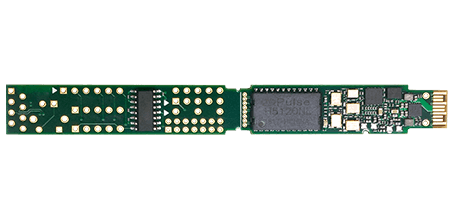

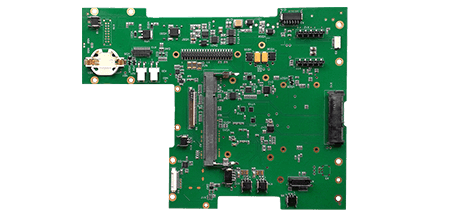

ПОРТФОЛІО

ВИКОРИСТАННЯ:

ВІДСЛІДКОВУВАННЯ ВАНТАЖІВ

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 214

КІЛЬКІСТЬ НОМІНАЛІВ 69

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

VOIP ОБЛАДНЕННЯ

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 224

КІЛЬКІСТЬ НОМІНАЛІВ 39

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0201

ВИКОРИСТАННЯ:

VOIP ОБЛАДНЕННЯ

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 325

КІЛЬКІСТЬ НОМІНАЛІВ 66

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

ТЕЛЕКОМУНІКАЦІЇ

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 351

КІЛЬКІСТЬ НОМІНАЛІВ 64

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

ТЕЛЕКОМУНІКАЦІЇ

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 646

КІЛЬКІСТЬ НОМІНАЛІВ 68

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

GPS

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 1380

КІЛЬКІСТЬ НОМІНАЛІВ 84

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

Робототехніка

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 434

КІЛЬКІСТЬ НОМІНАЛІВ 100

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

Датчик

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 21

КІЛЬКІСТЬ НОМІНАЛІВ 17

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0805

ВИКОРИСТАННЯ:

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 9

КІЛЬКІСТЬ НОМІНАЛІВ 4

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0805

ВИКОРИСТАННЯ:

Діагностування

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 3107

КІЛЬКІСТЬ НОМІНАЛІВ 153

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

GPS

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 895

КІЛЬКІСТЬ НОМІНАЛІВ 176

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

GPS

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 265

КІЛЬКІСТЬ НОМІНАЛІВ 60

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА 0402

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 373

КІЛЬКІСТЬ НОМІНАЛІВ 51

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0201

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 748

КІЛЬКІСТЬ НОМІНАЛІВ 119

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0402

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 313

КІЛЬКІСТЬ НОМІНАЛІВ 100

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0201

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 484

КІЛЬКІСТЬ НОМІНАЛІВ 76

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0201

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 353

КІЛЬКІСТЬ НОМІНАЛІВ 91

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0603

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 393

КІЛЬКІСТЬ НОМІНАЛІВ 102

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0402

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 175

КІЛЬКІСТЬ НОМІНАЛІВ 45

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0402

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 831

КІЛЬКІСТЬ НОМІНАЛІВ 169

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0402

ВИКОРИСТАННЯ:

Телекомунікація

КОМПОНЕНТИ

ЗАГАЛЬНА КІЛЬКІСТЬ 295

КІЛЬКІСТЬ НОМІНАЛІВ 45

МІНІМАЛЬНИЙ РОЗМІР КОРПУСУ ПАСИВА '0402

ЗАМОВИТИ МОНТАЖ

КІЛЬКІСТЬ ТОЧОК ПАЙКИ SMT

автоматичний монтаж

ВАШЕ ІМ'Я
КІЛЬКІСТЬ ТОЧОК ПАЙКИ SMT

ручний монтаж

ЕЛЕКТРОННА ПОШТА
КІЛЬКІСТЬ ТОЧОК ПАЙКИ ТНT

ручний монтаж

НОМЕР ТЕЛЕФОНУ

Ваш запит успішно отримано!

Дякую. Інформація про вартість монтажу на ваш запит буде надіслана Вам на електронну пошту найближчим часом.

ПАРТНЕРИ

Представник в АВСТРІЇ

Mr. Franz Lehner
ELLWEST PCB GmbH
Kolonitzplatz 7/1,
A-1030 Vienna,
Austria

(431) 715-38-97 (431) 715-38-98 (431) 715-38-99
ХАРКІВСЬКИЙ
РАДІОТЕХНОЛОГІЧНИЙ КОЛЕДЖ

http://www.hrtt.kh.ua

+380577311711
ПРЕДСТАВНИК У ІЗРАЇЛІ

Lev Korsunsky
Valigent Ltd
20 Hataas St.
P.O.B.79
Kfar-Saba 44425
Israel

(972) 9 7687348 (972) 544835303 (972) 9 7655302

НАПИШІТЬ НАМ

КОНТАКТНА ІНФОРМАЦІЯ

+38 (044) 331-03-75
Україна м. Чернігів вул. Індустріальна, 2

КАРТА ПРОЇЗДУ

1 Map

Автоматизований завантажувач

  • автоматизоване завантаження плат на виробничу лінію
  • підтримка більшості стандартних магазинів для плат
  • моторизована зміна ширини конвеєра
  • SMEMA інтерфейс
  • інтелектуальна система управління

Конвеєр

  • надійне транспортування виробів
  • жорстка конструкція зі сталі
  • мінімум обслуговування
  • управління PLC, SMEMA інтерфейс

Установка селективного вологозахисту
PVA Delta6

  • модернізація у конвеєрне виконання у будь-який момент часу з мінімумом витрат
  • спрей нанесення матеріалу та пряме видавлювання вологозахисних матеріалів через запатентовані клапани
  • енкодери переміщень координатними осями Х, Y, Z
  • реальне 4 осьове переміщення клапанів (опція)
  • можливість нахилу клапанів (опція)
  • робота з будь-якими типами вологозахисних матеріалів
  • суцільне спрей нанесення, нанесення точки, лінії, кола, заповнення заданих площ
  • інтуїтивно зрозумілий інтерфейс користувача
  • зберігання програм у внутрішній та зовнішній пам'яті, копіювання даних на зовнішній ПК
  • запатентована конструкція клапанів з інших рішень
  • система контролю витрат матеріалу в реальному часі (опція)

Контрольний конвеєр
UV Inspection Station

  • модуль керування PLC, SMEMA інтерфейс
  • система витяжки для безпеки персоналу
  • робота з усім спектром технологічних матеріалів, що мають
  • флуоресцентні добавки
  • Жорсткий каркас дозволяє використовувати додаткову опцію для
  • транспортування матеріалу вагою до 15 кг. Зв'язок з попередніми та
  • наступними блоками здійснюється через стандартний інтерфейс SMEMA.

УФ-піч для сушіння вологозахисних покриттів
PVA Spectra

  • контролер Unitronics PLC
  • інтерфейс сенсорного екрана OIT
  • одностороннє або двостороннє сушіння друкованих плат
  • подвійний зональний конвеєр з конфігурованим режимом очищення та швидкістю
  • регульована швидкість ланцюгового конвеєра (SMEMA)
  • допуск за висотою 101,7 мм для верхньої та нижньої сторони ПП
  • легкий та вільний доступ до всіх важкодоступних зон
  • система фільтрації повітря
  • стандартний ручний конвеєр (опціонально пропонується автоматичний конвеєр з коригуванням, що настроюється)

Автоматизований розвантажувач

  • автоматизоване розвантаження плат із виробничої лінії
  • підтримка більшості стандартних магазинів для плат
  • моторизована зміна ширини конвеєра
  • SMEMA інтерфейс
  • інтелектуальна система управління

АВТОМАТИЗОВАНА СИСТЕМА ВІДМИВКИ ДРУКОВАНИХ вузлів від залишків флюсу
SUPERSWASH III

  • Видалення залишків флюсів з активаторами (як звичайних каніфольних, так і синтетичних)
  • Видалення будь-яких забруднень, отриманих під час складальних операцій
  • Відмивання складних, насичених друкованих вузлів із низькопрофільними компонентами (BGA, CSP, LGA, MELF та інші)
  • Відмивання силової та високочастотної електроніки
  • Відмивання перед нанесенням вологозахисних покриттів

АВТОМАТИЧНА УСТАНОВКА MINISWASH
(PBTWORKS, ЧЕХИЯ)

  • Завантаження плат (100х160мм): 24шт
  • Розміри трафаретів 29''
  • Температура миючої рідини до 60°C
  • Температура сушіння до 110°C

Завантажувач
MB814

  • Макс. глибина магазину: 535 мм
  • Макс. ширина магазину: 580 мм.
  • Макс. висота магазину: 570 мм
  • Мін. товщина плати: 0,6 мм
  • Інтерфейс SMEMA
  • Майстер-функція для автоматичного регулювання ширини
  • Підтримка більшості магазинів стандартного розміру

Принтер
G-Titan

  • Розмір друкованих плат: 50×50 мм – 510×510мм
  • Товщина друкованих плат 0.4 мм – 6 мм
  • Очищення трафарету: вологе/сухе/вакуумне
  • Швидкість друку: 10 – 200 мм/сек
  • Час циклу: 8,5 сек
  • Точність нанесення: 18 мкм
  • Інтерфейси: Ethernet, USB, SMEMA, Cogiscan IFSNx / TTC

Конвеєр з'єднувальний 1500

  • Буферні зони: 2
  • Довжина плати: 70 - 575 мм
  • Ширина плати: 50 - 508 мм
  • Мін. товщина плати: 0,6 мм
  • Макс. вага плати: 3 кг
  • Інтерфейс SMEMA
  • Безперебійне та надійне транспортування друкованих плат

Установник RS1

  • Установлювані компоненти 0201 ~ 74 мм / 50 × 150 мм
  • Висота компонентів 25 мм
  • Точність (Cpk ≥ 1) ± 0.035 мм
  • Швидкість встановлення 42000 CPH
  • Розмір друкованих плат (Д х Ш) 1200 х 370 мм
  • Товщина друкованих плат 0,3 – 4,5 мм
  • Ємність живильників 112 х 8 мм
  • Габаритні розміри та вага 1500 × 1810 × 1440 ММ, 1 700 кг

Конвеєр інспекційний 1500

  • Довжина плати: 70 - 575 мм
  • Ширина плати: 50 - 508 мм
  • Мін. товщина плати: 0,6 мм
  • Макс. вага плати: 3 кг
  • Інтерфейс SMEMA
  • Безперебійне та надійне транспортування друкованих плат

Піч паяльна
RS1000N

  • Кількість зон нагріву 10
  • Кількість зон охолодження 2
  • Загальна довжина, що обігрівається 3900 мм
  • Загальна довжина 800 мм, що охолоджується
  • Температурний діапазон зон нагріву 20 – 300°C
  • Окрем верхній та нижній контроль температури
  • Пайка в азотному середовищі
  • Зовнішнє водяне охолодження залишків флюсу
  • ∆T Crossprofile <±2°C
  • Ширина друкованої плати мін. 50 мм/макс. 460 мм
  • Діапазон швидкості конвеєра 30-200 см/хв

Конвеєр інспекційний 1500

  • Довжина плати: 70 - 575 мм
  • Ширина плати: 50 - 508 мм
  • Мін. товщина плати: 0,6 мм
  • Макс. вага плати: 3 кг
  • Інтерфейс SMEMA
  • Безперебійне та надійне транспортування друкованих плат

Розвантажувач
MB817

  • Довжина плати: 100 – 1200 мм.
  • Макс. ширина плати: 460 мм.
  • Тиск повітря: 6-8 бар (600-800 кПа)
  • Інтерфейс SMEMA
  • Доступне регулювання ширини

УСТАНОВКА СЕЛЕКТИВНОЇ ПАЙКИ
CUBE.460

  • робота з платами до 460 х 460 мм;
  • робота з великими теплоємними компонентами;
  • пайка в інертному середовищі;
  • система компенсації короблення плат;
  • контроль температури переднагрівання;
  • змінний кут нахилу паяння.

Одномагазинний завантажувач
Nutek NTE 0710LL

  • Довжина друкованої плати 80 мм-460 мм
  • Ширина друкованої плати 50 мм-460 мм
  • Розмір магазину 535 x 530 x 570 мм
  • Час завантаження друкованої плати ± 7 секунд
  • Тиск подачі повітря 4-6 Бар
  • Споживання повітря 10л/хв
  • Контроль кроку 1-4, 10 мм крок
  • Максимальна вага магазину 50 кг
  • Довжина 1330мм
  • Ширина 1005 мм
  • Висота 1300 мм
  • Вага 180 кг

З'єднувальний' конвеєр
Nutek NTE 0410L

  • Довжина друкованої плати 80 мм-460 мм
  • Ширина друкованої плати 50 мм-460 мм
  • Принцип конвеєра стрічка ESD
  • Швидкість стрічки 14 м/хв
  • Підтримка краю друкованої плати 3 мм
  • Проміжок між компонентами Верх 30 мм, низ 30 мм
  • Довжина 500мм
  • Ширина 745 мм
  • Висота 980 мм
  • Вага 40 кг

Автоматична установка трафаретного друку
ASM DEK E

  • Гранично короткий час циклу друку 8 секунд
  • Висока точність друку навіть за малих апертур трафарету
  • Можливість використання різних за шириною ракелів
  • Настроювана ширина трафарету — 400 × 736 мм, що позбавляє необхідності використання перехідників
  • Швидка зміна виробу
  • Напівавтоматичне завантаження трафарету
  • Контроль висоти ролика припойної пасти
  • Вбудований контроль якості нанесення пасти за рахунок цифрового СТЗ HawkEye
  • Можливість наносити пасту на довгі плати до 620 мм
  • Можливість наносити пасту на важкі плати вагою до 6 кг
  • Система нанесення доз клею Stinger
  • Широкий діапазон способів фіксації та підтримки друкованих плат, включаючи систему Grid-Lok
  • Клімат-контроль у робочій зоні
  • Програмоване зусилля притиску
  • Потужний програмний пакет ProDek
  • Повністю програмоване автоматичне очищення трафаретів: сухе/вологе/вакуумне

Автомат встановлення компонентів
ASM SIPLACE E CP12/PP

  • Револьверна голова (реальна продуктивність дуже близька до теоретичної/заявленої продуктивності за стандартом IPC, орієнтованим на матричні монтажні голови)
  • Висока точність монтажу
  • Цифрова система технічного зору як на револьверній голові, що переміщується, так і для фіксованої камери нижнього огляду для мікросхем з малим кроком (завжди присутнє індивідуальне розпізнавання кожного з компонентів, що монтуються)
  • Револьверна голова може забирати компоненти з будь-якого живильника в автоматі (матрична голова, наприклад, не зможе взяти компонент крайньої правої насадкою з крайнього лівого живильника в автоматі)
  • Нижче вартість обслуговування (лінійні приводи)
  • Компенсація прогину ПП (важливо при роботі з мультиплікованими ПП та/або при монтажі на другий бік ПП)
  • Пропоновані живильники для стрічок не мають жодних обмежень під час роботи з кроком 2…4…6 …. мм і при роботі з 01005, 0201 або 0402 тощо
  • Інтелектуальні живильники з можливістю гарячої заміни (заміна живильника під час роботи автомата)
  • Вся підготовча робота з написання програми на новий виріб може бути виконана як на окремій офлайн станції програмування так і безпосередньо на установці з будь-якої сторони

Контрольний конвеєр
Nutek NTE 0510ICL

  • Довжина друкованої плати 80 мм-460 мм
  • Ширина друкованої плати 50 мм-460 мм
  • Принцип конвеєра стрічка ESD
  • Швидкість стрічки 2-14 м/хв
  • Підтримка краю друкованої плати 3 мм
  • Проміжок між компонентами Верх 30 мм, низ 30 мм
  • Довжина 1000 мм
  • Ширина 750 мм
  • Висота 980 мм
  • Вага 50 кг

Конвекційна піч оплавлення припою конвеєрного типу
ITW EAE Vitronics Soltec Centurion CT 1040

  • Кількість вертикальних зон нагріву 10 шт
  • Кількість вертикальних зон охолодження 4 шт
  • Загальна довжина зон нагрівання 3550 мм
  • Загальна довжина зон охолодження 1420 мм
  • Електроживлення 380 В, 50 ГЦ
  • Споживана потужність старт/робоча 45/9 до ВА
  • Вимога до витяжки 800 м3/годину
  • Загальна довжина робочих зон 5330 мм
  • Довжина 5570 мм
  • Ширина 1600 мм
  • Висота 1420 мм
  • Вага 2500 кг

Автоматична оптична інспекція
AOI OMRON S530

  • АОІ нового покоління
  • Високошвидкісна кольорова камера високої роздільної здатності
  • Телецентричні лінзи
  • Подвійний конвеєр (без збільшення займаної площі)
  • Добролюбне до користувача ПЗ та РК дисплей
  • Програмні інструменти з можливістю швидко створювати програми
  • Всі налаштування програми відповідно до стандартів IPC
  • Керування процесом у режимі реального часу
  • Функціональна ремонтна станція
  • Програмні інструменти для аналізу даних та контролю якості

Одномагазинний розвантажувач
Nutek NTE 0710UL

  • Довжина друкованої плати 80 мм-460 мм
  • Ширина друкованої плати 70 мм-460 мм
  • Розмір магазину 535 x 530 x 570 мм
  • Час завантаження друкованої плати ± 7 секунд
  • Тиск подачі повітря 4-6 Бар
  • Споживання повітря 10л/хв
  • Контроль кроку 1-4, 10 мм крок
  • Максимальна вага магазину 50 кг
  • Довжина 1500мм
  • Ширина 1005 мм
  • Висота 1300 мм
  • Вага 230 кг
